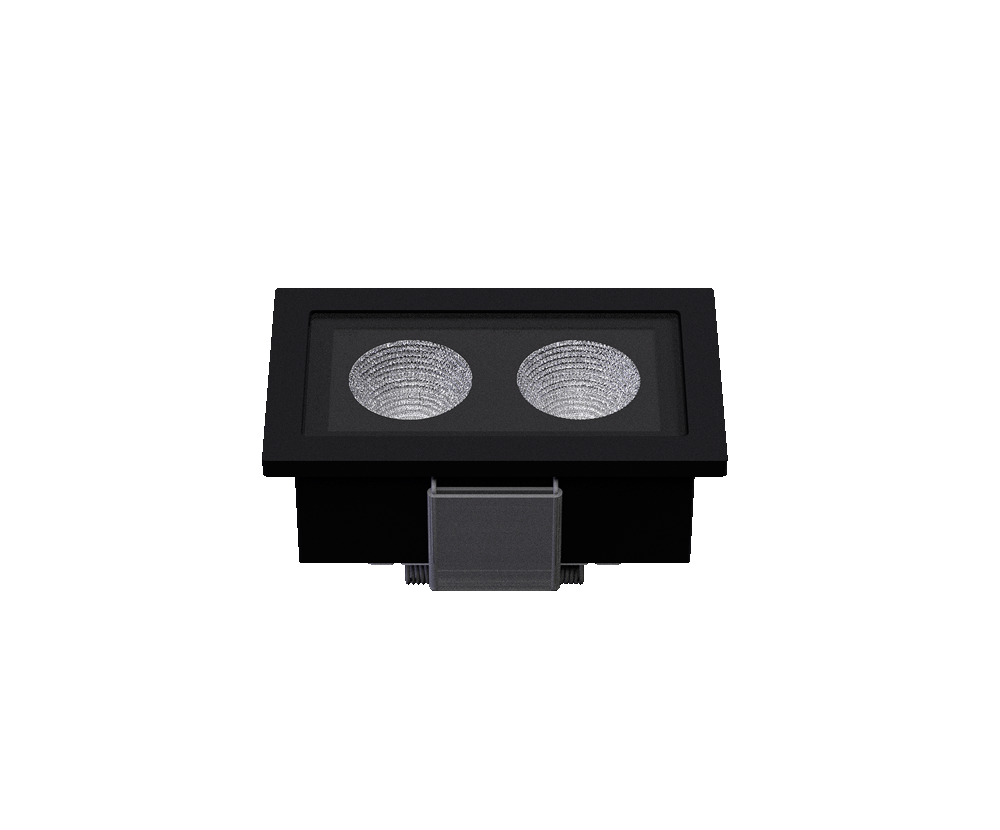

ODL3 Downlights basieren auf der neuen Technologieplattform „Elements“ von InstaLighting für maximale Ansprüche an Lichtqualität und Flexibilität in der Planung. Aus einem Baukasten von Optiken, Leuchtmitteln und Elektronik lassen sich qualitativ hochwertige Lichtwerkzeuge für jede erdenkliche Anwendung konfigurieren.
Präzisions-Mikroreflektoren sorgen für maximale Lichtkontrolle auf kleinstem Raum und bringen das Licht genau dorthin, wo es hin soll. Leuchten mit Elements sind flimmerfrei dimmbar und bieten gleichbleibende Lichtqualität über das gesamte Portfolio für alle Optiken, Leistungsklassen und Lichtfarben.
Durch die kompakte, robuste Bauweise mit einem verklebtem und entspiegelten Sicherheitsglas erreicht dieses Downlight im verbauten Zustand eine Schutzart von IP65 und ist so auch für geschützte Außenbereiche einsetzbar.
Lebensdauer | L80B10 60.000h @25°C |
Umgebungstemperatur | +5 ... +35°C |
Lager- & Transporttemperatur | -25 ... +70°C |
Gehäusematerial | Aluminium |
Glühdrahtbeständigkeit | 650°C |
Schutzklasse | III |
Schutzart | IP65 |
Anschlussart | freies Leitungsende |
Farbtreue | SDCM3 |
Farbwiedergabe | typ. 92 |
Einbaumaße Länge [mm] | 97 mm |
Einbaumaße Breite [mm] | 52 |
Produkt-Code | Abstrahl- winkel | Lichtfarbe | Lichtstrom | Länge | Breite | Höhe | Nennstrom | Ansteuerung | Leistungs- aufnahme |
---|---|---|---|---|---|---|---|---|---|
ODL3 1x2 BL 922 SP CC S |
13°
|
2200 K
|
510 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 922 ME CC S |
30°
|
2200 K
|
510 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 922 FL CC S |
57°
|
2200 K
|
560 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 922 WFL CC S |
72°
|
2200 K
|
510 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 922 WWME CC S |
WWME
|
2200 K
|
460 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 922 WWFL CC S |
WWFL
|
2200 K
|
460 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 927 SP CC S |
13°
|
2700 K
|
640 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 927 ME CC S |
30°
|
2700 K
|
670 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 927 FL CC S |
57°
|
2700 K
|
710 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 927 WFL CC S |
72°
|
2700 K
|
640 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 927 WWME CC S |
WWME
|
2700 K
|
610 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 927 WWFL CC S |
WWFL
|
2700 K
|
610 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 930 SP CC S |
13°
|
3000 K
|
660 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 930 ME CC S |
30°
|
3000 K
|
660 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 930 FL CC S |
57°
|
3000 K
|
740 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 930 WFL CC S |
72°
|
3000 K
|
660 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 930 WWME CC S |
WWME
|
3000 K
|
600 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 930 WWFL CC S |
WWFL
|
3000 K
|
600 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 940 SP CC S |
13°
|
4000 K
|
720 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 940 ME CC S |
30°
|
4000 K
|
720 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 940 FL CC S |
57°
|
4000 K
|
800 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 940 WFL CC S |
72°
|
4000 K
|
720 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 940 WWFL CC S |
WWFL
|
4000 K
|
650 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL 940 WWME CC S |
WWME
|
4000 K
|
650 lm | 110 mm | 65 mm | 55 mm | max. 1400mA | CC | 8,4 W |
ODL3 1x2 BL TW SP CC S |
13°
|
TW (2200 ... 5700 K)
|
720 lm | 110 mm | 65 mm | 55 mm | max. 1400mA (dt8) | CC (dt8) | 8,4 W |
ODL3 1x2 BL TW ME CC S |
30°
|
TW (2200 ... 5700 K)
|
720 lm | 110 mm | 65 mm | 55 mm | max. 1400mA (dt8) | CC (dt8) | 8,4 W |
ODL3 1x2 BL TW FL CC S |
57°
|
TW (2200 ... 5700 K)
|
800 lm | 110 mm | 65 mm | 55 mm | max. 1400mA (dt8) | CC (dt8) | 8,4 W |
ODL3 1x2 BL TW WFL CC S |
72°
|
TW (2200 ... 5700 K)
|
720 lm | 110 mm | 65 mm | 55 mm | max. 1400mA (dt8) | CC (dt8) | 8,4 W |
ODL3 1x2 BL TW WWME CC S |
WWME
|
TW (2200 ... 5700 K)
|
650 lm | 110 mm | 65 mm | 55 mm | max. 1400mA (dt8) | CC (dt8) | 8,4 W |
ODL3 1x2 BL TW WWFL CC S |
WWME
|
TW (2200 ... 5700 K)
|
650 lm | 110 mm | 65 mm | 55 mm | max. 1400mA (dt8) | CC (dt8) | 8,4 W |
